Restitution en plan

Commande : RESTIT

Cette commande permet de générer des polylignes 3D relatives à la géométrie de l'axe principal.

MENSURA est un logiciel de conception routière basé sur le mécanisme des profils en travers. Pour dessiner la vue en plan de la route, il faut coder les points du profil en travers type. Chaque point codé sur le profil en travers type dessine une ligne suivant une charte graphique (calque, couleur, type de ligne). Le codage sur le profil type peut se faire directement à la création du profil mais peut très bien être modifié à partir de la commande "Affecter codes".

Codifier le profil pour produire le dessin du Bord de la chaussée

Vous pouvez très facilement dessiner les bords de chaussées et l'accotement de la route.

À la création d'un nouveau projet, MENSURA charge automatiquement la bibliothèque des codes de dessin :

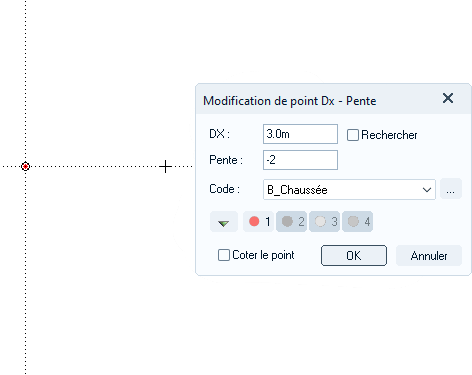

1. En cours de création d'un point du profil type, MENSURA ouvre une première boîte de dialogue, permettant de renseigner le "Dx, Pente, Code".
2. Vous pouvez sélectionner dans la liste déroulante un code existant.

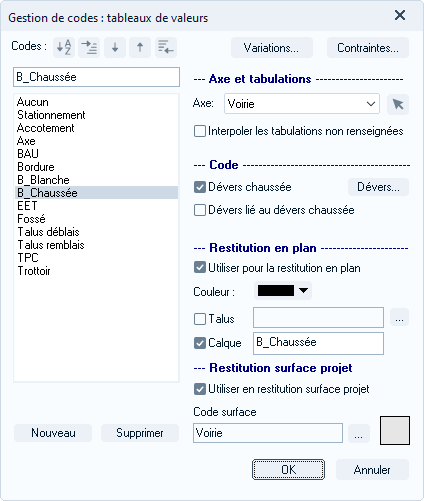

3. Le bouton permet d'ouvrir la boîte de dialogue de "Gestion des codes".
4. Assurez-vous que la case "Utiliser pour la restitution en plan" soit bien cochée.
5. Sélectionner ou modifier la couleur de la ligne.

Configurer la restitution en plan

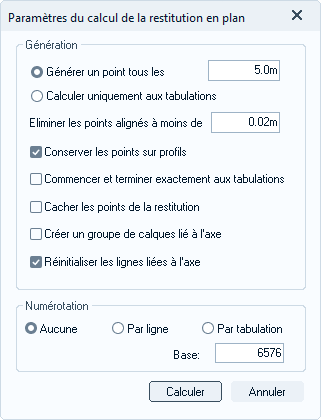

À l'appel de cette fonction, vous sélectionnez l'axe à restituer, ainsi que les tabulations de début et fin de la zone à restituer. La boite de dialogue ci-contre s'affiche.

Génération

Générer un point tous les

Renseigner la valeur souhaitée, un point sera généré selon cette valeur.

Calculer uniquement aux tabulations

Un point sera généré sur la polyligne, uniquement à la perpendiculaire de chaque tabulation.

Eliminer les points non alignés à moins de

Cette tolérance permet d'éliminer les points qui sont dans un même alignement, à la valeur de la tolérance près.

Conserver les points sur profils

Permet de forcer la création d'un point sur la polyligne à la perpendiculaire de chaque tabulation.

Cacher les points de la restitution

Permet de cacher ou non les points de la polyligne (voir la rubrique cacher les points).

Créer un groupe de calque lié à l'axe

Cette option permet de créer un groupe de calque nommé "Restitution en plan", situé à la racine du groupe correspondant à l'axe. Si l'option n'est pas cochée, la restitution en plan est dessinée dans le groupe de calque "Restitution en plan" situé à la racine du groupe de calque "Route".

Réinitialiser les lignes liées à l'axe

Dans le cas où vous restituez plusieurs fois les polylignes d'un axe, cette option permet ou non, d'effacer automatiquement les polylignes de la restitution en plan précédente (l'activation de cette option est conseillée).

Numérotation

Par ligne

La numérotation s'incrémente selon une première polyligne, puis la seconde, puis la troisième...

Par tabulation

La numérotation s'incrémente selon la première tabulation, de gauche à droite, puis selon la seconde tabulation, de gauche à droite, puis selon la troisième tabulation,...

Procédure

1. L'axe courant est concerné par la restitution en plan.
2. Sélection de la tabulation de départ puis la tabulation de fin.
3. MENSURA affiche la boîte de dialogue.
4. Dans la boîte de dialogue, fixez la distance de restitution entre les points.
5. Cochez la case “Conserver les points par profil”.
6. Choisissez le type de numérotation des points.
7. Lancez le calcul.
8. Pour compléter l’habillage du plan, vous pouvez utiliser les fonctions de “DAO” MENSURA.
