Masques de visibilités

Commande : VISMASK

Cette fonction permet de définir des masques de visibilité ponctuel (arbre, ouvrage d'art, panneau,...) à une plage de Pr (ou Pk) donnée.

Description d'un masque de visibilité

Un masque de visibilité permet de définir une zone, le long de la chaussée, dont les propriétés obstruent la visibilité de l'usager. Un calcul de la distance est effectué en plusieurs points de la chaussée, permettant de vérifier que l'usager aura le temps et la distance nécessaire pour stopper son véhicule en urgence.

Le masque de visibilité représente tout type d'élément étant susceptible de réduire la visibilité de l'usager, tels que des arbres, un talus, un ouvrage d'art, un panneau, un muret existant, ...

Le masque de visibilité est positionné à un Pk donné, et à une distance définie par rapport à l'axe de la chaussée. On estime que la vue est obstruée au delà de cette distance.

Représentation théorique en profil en travers

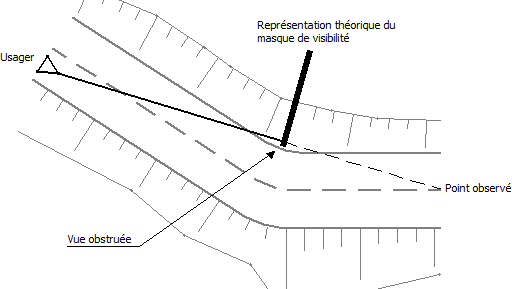

Représentation théorique en plan

Hiérarchie des masques de visibilité

Les masques de visibilité peuvent être définis de plusieurs façons, et leurs prises en compte lors du résultat final des vitesses et distances de visibilité n'ont pas toutes la même priorité.

Masque de visibilité par défaut (le moins prioritaire)

Vous y accédez via les propriétés de l'axe en plan, onglet Visibilité. Vous indiquez la distance du masque par rapport à l'axe (à droite et à gauche). La distance est la même pour tout l'axe.

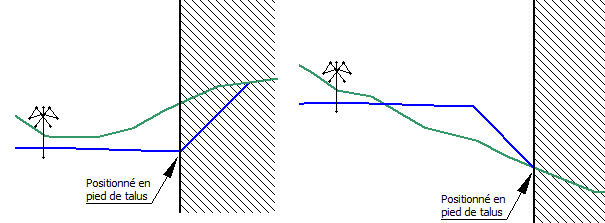

Masque de visibilité en fonction des talus et entrées en terre

Lorsqu'il est défini par rapport au talus, la distance du masque prend le pas sur les distances par défaut. Ce masque est positionné sur le profil type, en affectant la zone TALUS au point codé souhaité. Le masque est positionné en fonction de la pente du talus. Si la pente est positive, le masque est placé sur le point BAS de la zone TALUS, si elle est négative, le masque est placé sur le point HAUT de la zone TALUS.

Masque de visibilité affecté à un point du profil type

Cette option prend le pas sur la précédente. L'option s'active via profil type - masque de visibilité déblai / remblai. Le masque de visibilité suit la position d'un point codé. Un point codé peut lui même varier en distance sur les différents profils en travers.

Masque de visibilité ponctuel (prioritaire à tous les autres)

Vous pouvez définir un masque sur une zone donnée, en indiquant une plage de Pk, et une distance par rapport au bord de la chaussée.

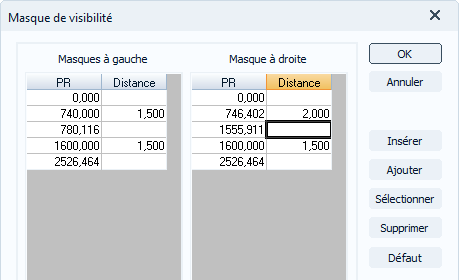

Masque de visibilité ponctuel

Cette fonction permet de définir un masque de visibilité sur une portion de l'axe, et déterminant la plage de Pk concernée, à droite ou à gauche de l'axe.

Sur l'exemple ci-contre, aucun masque n'est défini entre le Pr 0.00m et le Pr 960.00m à gauche.

Un masque de visibilité se situant à 1.50 m du bord de la chaussée est défini sur 10 m, c'est à dire, entre le Pr 960.00m et 9700.00m.

Aucun masque n'est défini entre le Pr 970.00m et ce jusqu'au Pr 1600.00m.

Si des distances différentes sont indiquées dans deux lignes consécutives, les distances entre les deux Pr sont interpolées.

Insérer

Permet d'insérer un Pr avant la cellule sélectionnée.

Ajouter

Permet d'ajouter un Pr.

Sélectionner

Permet de définir un Pr ainsi qu'une distance, en sélectionnant un point graphiquement.

Supprimer

Permet de supprimer un Pr.
